ARCHIVIO ISOLAMENTI TUBAZIONI

---



Occorre associare il tipo di isolante e lo spessore per ogni diametro.

Cliccare sul bottone NUOVO per ogni sezione della finestra per creare le varie combinazioni.

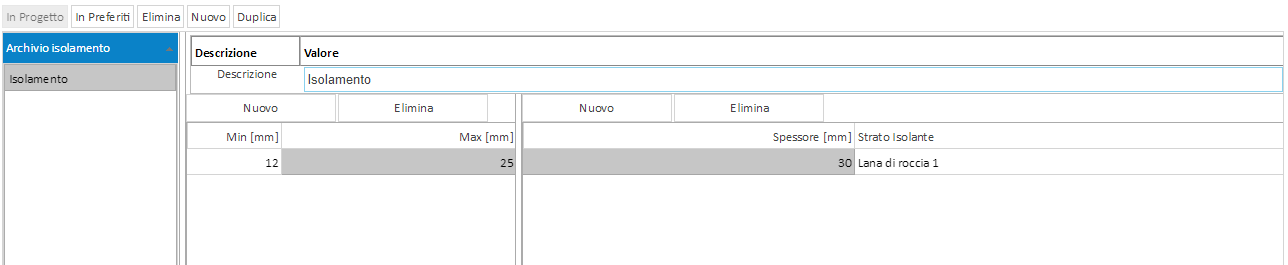

È possibile associare uno spessore di isolante anche per più diametri contemporaneamente, con una sola associazione. Ad esempio, in riferimento alla figura sottostante, l'elemento " Isolamento" assegna a tutte

le tubazioni avente diametro compreso tra 12mm e 25mm l’isolante in Lana di Roccia 1avente uno spessore di 30 mm.





 Il tipo di isolante deve essere selezionato nell'archivio omonimo utilizzando l'opzione Aggiungi in progetto nel menu a tendina che si apre cliccando sul bottone con la freccia in prossimità del campo Strato

isolante .

La definizione dell’isolante è fondamentale nel calcolo analitico del rendimento di distribuzione (calcolo delle perdite di calore attraverso la tubazione).
