Trasporti
Montacarichi - Montauto

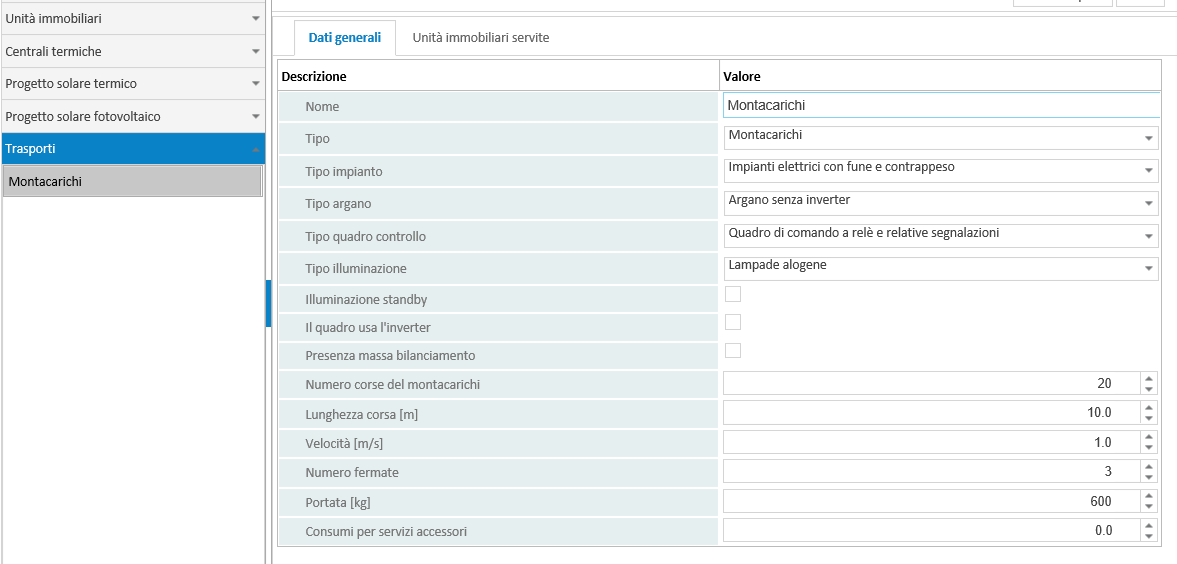

La caratterizzazione di un montacarichi prevede l'inserimento di:
Nome : in corrispondenza di tale campo si procede all'inserimento della descrizione desiderata in luogo della denominazione alfanumerica assegnata di default dal software
Categoria d'uso : le categorie proposte riproducono il prospetto 6 della UNI/TS 11300-6.
Tipo impianto : prevede le opzioni 1) Elettrico a fune con contrappeso, 2) Elettrico a fune ad argano agganciato, 3) Idraulico
Tipo argano : in presenza di impianto elettrico a fune con contrappeso, occorre specificare se il motore elettrico sia dotato di argano (con o senza inverter) o di tipo gearless (con inverter). L'inverter è anche
chiamato azionamento VVVF.
Tipo quadro controllo (comando) : prevede le due opzioni 1) a relè 2) con microprocessore
Tipo di illuminazione : occorre indicare la tipologia di illuminazione della cabina dell'ascensore; prevede le opzioni
Lampade ad incandescenza tradizionali
Lampade fluorescenti tradizionali
Lampade fluorescenti ad alta efficienza
Lampade alogene
Led
Illuminazione stand by : in presenza delle tipologie di illuminazione Lampade fluorescenti ad alta efficienza, Lampade fluorescenti ad alta efficienza e Led occorre segnalare se è previsto, o meno, lo
spegnimento in fase di sosta al piano.
Il quadro usa inverter : occorre specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter
Presenza massa bilanciamento : per gli impianti elettrici a fune ad argano agganciato e per gli impianti idraulici, occore specificare se sia presente, o meno, una massa di bilanciamento.
Numero corse del montacarichi :tale valore dev'essere fornito dal progettista dell'edificio, tenendo conto delle esigenze di movimentazione dei carichi.
Lunghezza corsa h [m] : per gli ascensori occorre indicare il valore della corsa (ovvero la distanza verticale percorsa dall'impianto nel suo movimento tra due piani)
Velocità [m/s]: rappresenta la velocità nominale dell'impianto quando opera senza carico, definita dal costruttore in fase di progetto.
Numero di fermate : occorre indicare il numero complessivo di fermate dell'impianto
Portata [kg] : portata complessiva dell'impianto
Consumi servizi accessori [KWh] : occorre indicare il valore del fabbisogno energetico giornaliero di eventuali altri servizi operanti nella cabina del montacarichi (determinato sulla base della documentazione
allegata ai dispositivi).
Nella scheda "Unità immobiliari servite" viene riportato l'elenco delle unità immobiliari presenti nello stabile; per ciascuno occorre indicare se risulta servita dall'impianto sopra descritto e a quali quote (nel caso di
unità immobiliari dislocate su più piani).
