INPUT ZONE TERMICHE - SCHEDA VENTILAZIONE

Ventilazione Meccanica

Nella scheda Ventilazione della zona impiantistica , in particolare in corrispondenza della voce Tipo , definiamo innanzitutto la tipologia di sistema di ventilazione.

Nell'ambito degli approcci A1 e A2 (rispettivamente valutazione sul progetto e valutazione standard), la UNI/TS 11300-1:2014 individua due tipologie di calcolo:

1) calcolo della prestazione termica del fabbricato

2) calcolo della prestazione energetica dell'edificio

Nel caso 1), indipendentemente dalla presenza di un impianto di ventilazione meccanica, si fà riferimento, in maniera convenzionale, alla semplice aerazione naturale in condizioni standard (tale situazione viene indicata come

ventilazione di "riferimento").

Nel caso 2), si prende in considerazione l'eventuale presenza dell'impianto di ventilazione meccanica (tale situazione viene indicata come ventilazione "effettiva").

In caso di assenza di impianto di ventilazione, la ventilazione effettiva coincide con la ventilazione di riferimento.

Novità ape-online 3.0 :

I parametri relativi alla ventilazione di riferimento si inseriscono nelle proprietà di ciascun ambiente (locale) appartenente alla zona in esame.

I parametri relativi alla ventilazione effettiva si inseriscono all'interno della zona impiantistica.

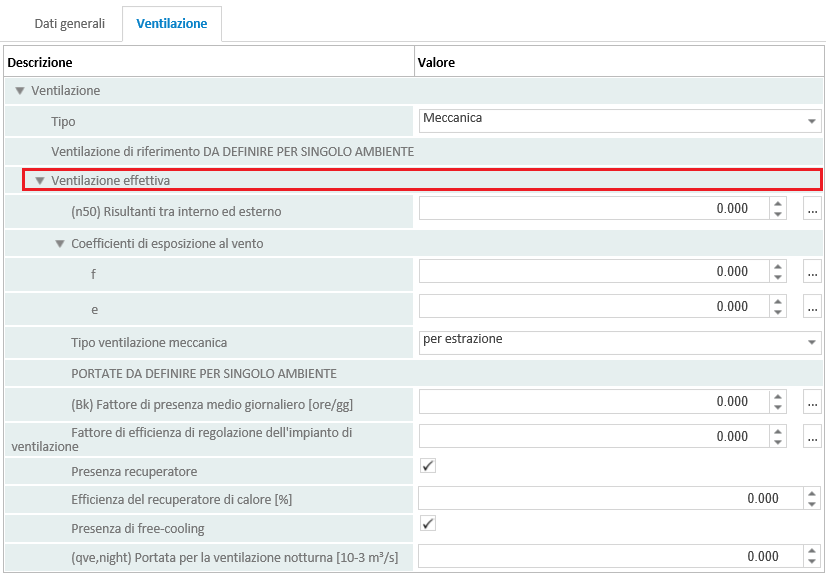

UI_4_MECC

VENTILAZIONE DI RIFERIMENTO (DA DEFINIRE PER SINGOLO AMBIENTE): i dati della ventilazione di riferimento si inseriscono nelle proprietà di ciascun locale appartenente alla zona in oggetto.

Optando per la ventilazione Meccanica si attiva la sezione Ventilazione effettiva che richiede l'immissione dei seguenti campi:

(n50) Risultanti tra interno ed esterno : tasso di ricambio d'aria risultante da una differenza di pressione di 50 Pa tra interno ed esterno, inclusi gli effetti delle aperture di immissione dell'aria [h^-1]; i valori in funzione della permeabilità

dell'involucro sono riportati nel Prospetto 9 della UNI/TS 11300-1.

Coefficienti di esposizione al vento e ed f : sono desumibili dal Prospetto 10 della UNI/TS 11300-1

Tipo ventilazione meccanica : prevede tre voci ovvero

Per estrazione qualora la portata di esercizio dell'impianto di ventilazione in condizioni di progetto coincida con la portata di estrazione

Per immissione qualora la portata di esercizio dell'impianto di ventilazione in condizioni di progetto coincida con la portata di immissione

Bilanciata da specificare in caso di presenza di un impianto di ventilazione meccanica bilanciata (la portata di progetto corrisponde alla massima portata tra quella di immissione e quella di estrazione)

Novità Ape-online 3.0 : il valore delle portate di progetto si inseriscono all'interno dei dati dei singoli locali appartenenti alla zona in oggetto.

(Bk) ore cumulate giornaliere (valore medio mensile) di presenza di persone : tale valore è funzione della destinazione d'uso ed è desumibile dal prospetto E.1 della UNI/TS 11300-1

Fattore di efficienza di regolazione dell'impianto di ventilazione meccanica : tale fattore tiene conto della riduzione della portata media giornaliera rispetto al valore nominale per effetto della retroazione dei sistemi di controllo che

modulano la portata effettiva in funzione del tasso di occupazione (desumibile dal Prospetto 11 della UNI/TS 11300-1) .

Presenza di recuperatore : campo da selezionare se l'impianto è dotato di recuperatore di calore; nel box sottostante si definirà il relativo valore di Efficienza.

Presenza di ventilazione meccanica (free -cooling): campo da selezionare se è previsto l'impiego dell'impianto di ventilazione meccanica anche per la ventilazione notturna ai fini del raffrescamento estivo delle strutture edilizie. Il

relativo valore di portata dev'essere specificato nel box sottostante (Portata per la ventilazione notturna (qve,night).
